Регулятор давления без и с предохранительно-запорным клапаном 135, 135-BV

Регулятор давления типа 135 представляет собой пилотный регулятор и обеспечивает стабильное выходное давление Р независимо от изменения входного давления Р и расхода газа. Регулятор типа 135-BV оснащен встроенным ПЗК. Монтаж производится на горизонтальном газопроводе в вертикальном положении.
Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Предприятие-изготовитель: GasTeh, Сербия

Встроенный предохранительный запорный клапан (ПЗК) имеет два исполнения:
   — исполнение V/N — срабатывание клапана на недопустимое повышение или понижение выходного давления;
   — исполнение V — только на недопустимое повышение выходного давления.

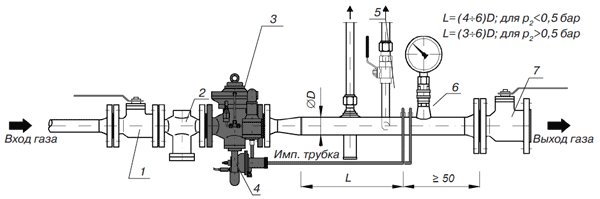

Регулятор низкого давления без и с предохранительно-запорным клапаном GasTeh 135, 135-BV
Рис. 4.48: 1 — запорное устройство на входе; 2 — фильтр; 3 — регулятор давления типа 135-BV;
4 — предохранительный клапан; 5 — продувочный кран; 6 — запорно-сбросной клапан для
манометра; 7 — запорное устройство на выходе



Технические характеристики



Рабочая среда — природный газ, воздух, азот и другие неагрессивные газы.

Входное давление — Рвх= max 25 бар.

Выходное давление — Рвых= от 0,02 до 8 бар.

Габаритные размеры — см. табл. на стр 478.

Присоединительные размеры — DN25–DN150 (DN200, DN250/200)PN16/25, ANSI150.

Климатическое исполнение — от –40 до +60?C; от –60?C — по требованию.



Таблицы пропускной способности регуляторов, м3/час

                                                                                                                  DN25

Рвх , бар Рвых , бар
0.02 0.05 0.2 0.5 1 2 3 4 5 6 8
1 330 330 320 280
2 490 490 490 490 460
3 650 650 650 650 650 570
4 820 820 820 820 820 800 650
6 1140 1140 1140 1140 1140 1140 1130 1030 800
8 1470 1470 1470 1470 1470 1470 1470 1460 1390 1220
10 1800 1800 1800 1800 1800 1800 1800 1800 1790 1730 1390
12 2090 2090 2090 2090 2090 2090 2090 2090 2090 2080 1930
16 2730 2730 2730 2730 2730 2730 2730 2730 2730 2730 2730
20 3370 3370 3370 3370 3370 3370 3370 3370 3370 3370 3370
25 4040 4040 4040 4040 4040 4040 4040 4040 4040 4040 4040

                                                                                                                                           DN40

Рвх , бар Рвых , бар
0.02 0.05 0.2 0.5 1 2 3 4 5 6 8
1 850 850 830 730
2 1270 1270 1270 1270 1200
3 1700 1700 1700 1700 1700 1470
4 2120 2120 2120 2120 2120 2080 1700
6 2970 2970 2970 2970 2970 2970 2940 2690 2080
8 3820 3820 3820 3820 3820 3820 3820 3800 3610 3180
10 4680 4680 4680 4680 4680 4680 4680 4680 4660 4500 3610
12 5420 5420 5420 5420 5420 5420 5420 5420 5420 5410 5010
16 7090 7090 7090 7090 7090 7090 7090 7090 7090 7090 7090
20 8760 8760 8760 8760 8760 8760 8760 8760 8760 8760 8760
25 10500 10500 10500 10500 10500 10500 10500 10500 10500 10500

                                                                                                                                          DN50

Рвх , бар Рвых , бар
0.02 0.05 0.2 0.5 1 2 3 4 5 6 8
1 1310 1310 1280 1130
2 1960 1960 1960 1960 1850
3 2620 2620 2620 2620 2550 1730
4 3270 3270 3270 3270 3270 3200 2620
6 4580 4580 4580 4580 4580 4580 4530 4140 3200
8 5890 5890 5890 5890 5890 5890 5890 5850 5550 4890
10 7190 7190 7190 7190 7190 7190 7190 7190 7160 6920 5550
12 8350 8350 8350 8350 8350 8350 8350 8350 8350 8320 7700
16 10910 10910 10910 10910 10910 10910 10910 10910 10910 10910 10910
20 13480 13480 13480 13480 13480 13480 13480 13480 13480 13480 13480
25 16170 16170 16170 16170 16170 16170 16170 16170 16170 16170 16170

                                                                                                                                             DN65

Рвх , бар Рвых , бар
0.02 0.05 0.2 0.5 1 2 3 4 5 6 8
1 1960 1960 1920 1690
2 2940 2940 2940 2940 2770
3 3920 3920 3920 3920 3920 3400
4 4900 4900 4900 4900 4900 4800 3920
6 6870 6870 6870 6870 6870 6870 6800 6200 4800
8 8830 8830 8830 8830 8830 8830 8830 8770 8320 7340
10 10790 10790 10790 10790 10790 10790 10790 10790 10750 10380 8320
12 12520 12520 12520 12520 12520 12520 12520 12520 12520 12480 11560
16 16370 16370 16370 16370 16370 16370 16370 16370 16370 16370 16370
20 20220 20220 20220 20220 20220 20220 20220 20220 20220 20220 20220
25 24260 24260 24260 24260 24260 24260 24260 24260 24260 24260 24260

                                                                                                                                            DN80

Рвх , бар Рвых , бар
0.02 0.05 0.2 0.5 1 2 3 4 5 6 8
1 3710 3710 3630 3210
2 5560 5560 5560 5560 5240
3 7410 7410 7410 7410 7410 6420
4 9260 9260 9260 9260 9260 9080 7410
6 12970 12970 12970 12970 12970 12970 12840 11720 9080
8 16680 16680 16680 16680 16680 16680 16680 16570 15720 13870
10 20380 20380 20380 20380 20380 20380 20380 20380 20300 19610 15720
12 23650 23650 23650 23650 23650 23650 23650 23650 23650 23580 21830
16 30920 30920 30920 30920 30920 30920 30920 30920 30920 30920 30920
20 38200 38200 38200 38200 38200 38200 38200 38200 38200 38200 38200
25 45800 45800 45800 45800 45800 45800 45800 45800 45800 45800 45800

                                                                                                                                         DN100

Рвх , бар Рвых , бар
0.02 0.05 0.2 0.5 1 2 3 4 5 6 8
1 5730 5730 5620 4960
2 8600 8600 8600 8600 8110
3 11470 11470 11470 11470 11470 9930
4 14330 14330 14330 14330 14330 14040 11470
6 20070 20070 20070 20070 20070 20070 19860 18130 14040
8 25800 25800 25800 25800 25800 25800 25800 25640 24320 21450
10 31530 31530 31530 31530 31530 31530 31530 31530 31400 30340 24320
12 36580 36580 36580 36580 36580 36580 36580 36580 36580 36470 33770
16 47840 47840 47840 47840 47840 47840 47840 47840 47840 47840 47840
20 59100 59100 59100 59100 59100 59100 59100 59100 59100 59100 59100
25 70920 70920 70920 70920 70920 70920 70920 70920 70920 70920 70920

                                                                                                                                           DN150

Рвх , бар Рвых , бар
0.02 0.05 0.2 0.5 1 2 3 4 5 6 8
1 12970 12970 12710 11230
2 19460 19460 19460 19460 18340
3 25940 25940 25940 25940 25940 22460
4 32430 32430 32430 32430 32430 31770 25940
6 45400 45400 45400 45400 45400 45400 44930 41020 31770
8 58370 58370 58370 58370 58370 58370 58370 58000 55030 48530
10 71340 71340 71340 71340 71340 71340 71340 71340 71040 68640 55030
12 82770 82770 82770 82770 82770 82770 82770 82770 82770 82520 76400
16 108230 108230 108230 108230 108230 108230 108230 108230 108230 108230 108230
20 133700 133700 133700 133700 133700 133700 133700 133700 133700 133700 133700
25 160400 160400 160400 160400 160400 160400 160400 160400 160400 160400 160400

Исходное состояние регулятора давления типа 135-ВV — закрытое. Положение упругого затвора 3 (под действием пружины 4) — прижат к седлу (см 4.49 ). При этом клапан ПЗК 8 открыт и обеспечивает доступ газа в гильзу 5 к упругому затвору 3. Пилот 1 находится в закрытом положении.

Когда подается газ, он поступает в гильзу 5, преодолевает усилие пружины 4 и поднимает упругий затвор 3, и через дроссель 2 поступает в пилот 1 и верхнюю полость 7 над упругим затвором. Давление в верхней части затвора совместно с пружиной 4 стремится закрыть регулятор, а пилот 1 регулирует давление в верхней части затвора, перекрывая седло 6 регулятора в зависимости от изменения выходного давления, и таким образом поддерживается заданное рабочее давление после регулятора.

Плавность регулирования выходного давления обеспечивается дросселем 2. Дроссель 2 устроен таким образом, что даже в закрытом положении остается некоторое проходное сечение для потока газа между подмембранной полостью и верхней полостью мембранного механизма 7. Настройка регулятора на необходимое выходное давление Рвых производится регулирующим винтом пилота 21 и закрывается прозрачным колпачком 22.

Предохранительный запорный клапан ПЗК 9 крепится к корпусу регулятора и служит для прекращения подачи потока газа при повышении или понижении контролируемого давления сверх заданной величины. Давление на вход ПЗК 9 подается через импульсную трубку.

При повышении выходного давления сверх допустимого предела мембранный механизм ПЗК 23 смещает толкатель 15, преодолевая усилия пружины 17 (которая настраивается на определенное давление срабатывания гайкой 12), выводит из зацепления стопорный шарик 11, и шток 10 под действием пружины 16 прижимает клапан 8 к седлу гильзы 5, прекращая подачу газа.

При понижении выходного давления ниже допустимого предела усилием пружины 13 (которая настраивается на определенное давление срабатывания гайкой 14 ), мембранный механизм ПЗК с помощью рычага 19 сдвигает толкатель 15, чем так же выводит из зацепления стопорный шарик 11 , и шток 10 под действием пружины 16 прижимает клапан к седлу 8 гильзы 5, прекращая подачу газа.

Установка ПЗК в рабочее положение производится вручную следующим образом: снять колпачок 20, с помощью ручки 18 потянуть шток 10 до характерного щелчка, затем установить колпачок 20 на свое место.

Возможна установка датчика срабатывания ПЗК 23 по отдельному требованию.

Регулятор низкого давления без и с предохранительно-запорным клапаном GasTeh 135, 135-BV

Рис. 4.49. Регулятор давления 135-BV: 1 — пилот; 2 — дроссель; 3 — упругий затвор; 4, 13, 16, 17 — пружина; 5 — гильза; 6 — седло; 7 — верхняя полость мембранного механизма; 8 — клапан; 9 — ПЗК; 10 — шток; 11 — стопорный шарик; 12, 14 — гайка; 15 — толкатель; 18 — ручка; 19 — рычаг; 20, 22 — колпачок; 21 — регулирующий винт пилота; 23 — мембранный механизм ПЗК

Регулятор низкого давления без и с предохранительно-запорным клапаном GasTeh 135, 135-BV



Размеры



DNразмер, мм 25 40 50 65 80 100 150
A 160 200 230 290 310 350 480
B 220 240 260 270 280 305 325
C 275 295 300 315 330 350 400
C1 75 95 100 115 130 150 200
D 150 170 175 190 205 225 275
E 165 165 165 165 165 165 165
