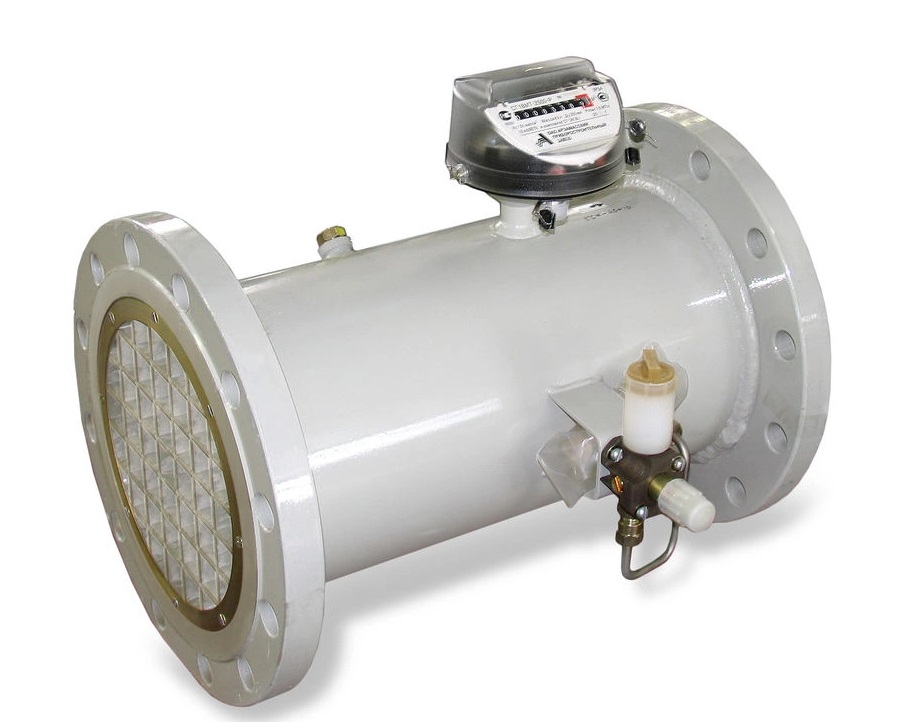

Турбинные счетчики газа СГ-16(МТ)100–4000

от 67 826 ₽

Запросить цену

Счетчик газа СГ-16(МТ)100–4000 относят к типу турбинных. Предназначен для коммерческого и технологического учета рабочего и приведенного к стандартным условиям объема природного газа. Применяется в газораспределительных пунктах и станциях (ГРП, ГРС), теплоэнергетических установках и других технологических объектах в различных отраслях промышленности и коммунально-бытового хозяйства.

Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Технические характеристики счетчиков СГ-16

Рабочая среда — природный газ по ГОСТ 5542-87.
Рабочее давление — 1,6 МПа.
Диапазон рабочих температур — от –30 до +50 °С*.
Предел относительной погрешности:

от 20 до 100 % Q_max — ±1 %;
от 5 до 10 % Q_max — ±2 %.

Потеря давления при Q_max — 1200 Па.
Межповерочный интервал — 5 лет.

	Д_У	Расход при давлении 0,005 МПа			Габаритные размеры, мм	Масса, кг
		Q_max, м³/ч	Q_min, м³/ч
		Q_max, м³/ч	при 0,05 Q_max	при 0,1 Q_max
СГ16(М)-100	50	100	–	10	150 × – × 260	5,5
СГ16(М)-160	80	160	8	16	240 × 280 × 255	55
СГ16(М)-200	80	200	10	20	240 × 280 × 255	15
СГ16(М)-250	80	250	12,5	25	240 × 280 × 255	15
СГ16(М)-400	100	400	20	40	300 × 305 × 275	20
СГ16(М)-650	150	650	32,5	65	300 × 305 × 275	35
СГ16(М)-800	150	800	40	80	450 × 365 × 333	35
СГ16(М)-1000	150	1000	50	100	450 × 365 × 333	35
СГ16(М)-1600	200	1600	80	160	450 × 430 × 390	46
СГ16(М)-2500	200	2500	125	250	450 × 430 × 390	46
СГ16(М)-4000	200	4000	200	400	450 × 430 × 390	46

* По заказу возможно изготовление счетчиков СГ-16 с диапазоном рабочих температур от -40 до +50 °С.

Купить Турбинные счетчики газа СГ-16(МТ)100–4000 в Хабаровске

Компания осуществляет поставки промышленного оборудования на условиях прямых договоров. Турбинные счетчики газа СГ-16(МТ)100–4000 имеют сертификацию и допущены к эксплуатации на объектах различного уровня сложности. Организована доставка в Хабаровск с возможностью страхования груза и отслеживания его местоположения в режиме реального времени.

Стоимость оборудования формируется на основе прайс-листов производителя с учетом логистического плеча. Получить точные цифры можно, позвонив по контактному телефону. Второй вариант связи – форма обратной связи, после заполнения которой менеджер перезванивает для уточнения деталей заявки и последующей отправки счета.

Инженеры компании проводят консультации по выбору оборудования и его совместимости с существующими системами. Можно уточнить технические нюансы без выезда специалиста на объект. Доставка в Хабаровск осуществляется в строгом соответствии с условиями договора поставки. Компания обеспечивает полный пакет документов, включая счета-фактуры и товарные накладные.

Принцип действия счетчика основан на использовании энергии потока газа для вращения чувствительного элемента счетчика — турбинки. При этом взаимодействии потока газа с турбинкой последняя вращается со скоростью, пропорциональной скорости (объемному расходу) измеряемого газа. Далее число оборотов турбинки с помощью механического редуктора и магнитной муфты подсчитывается на интегрирующем устройстве (счетной головке), показывающем объемное количество газа, прошедшее через счетчик за время измерения.

Конструктивно счетчик СГ состоит из двух основных узлов: узла проточной части турбинки с сопрягаемыми деталями, червячной парой редуктора и внутренней полумуфтой, расположенной в корпусе счетчика и подверженной воздействию измеряемого газа; узла счетной головки с внешней полумуфтой магнитной муфты и частью редуктора, расположенного на внешней стороне корпуса счетчика и подверженного воздействию температуры окружающего воздуха.

В цилиндрическом корпусе 1 счетчика в проточной части последовательно по потоку газа расположены струевыпрямитель 2, турбинка 3, узел преобразователя 4. В узле преобразователя в шарикоподшипниковом узле 5 установлен вал 7, выполненный заодно с червяком. Последний кинематически связан с зубчатым колесом 8, которое далее связано с внутренней магнитной полумуфтой 9. Внешняя полумуфта 17 магнитной муфты закреплена в корпусе 10, часть которого в виде вала устанавливается на шарикоподшипники. Вращение внешней полумуфты 17, т. е. зубчатых колес механического редуктора, передается на цифровые барабаны 11 счетного устройства. В конструкции редуктора предусмотрена сменная пара шестерен 12, с помощью которой при градуировке счетчика производится подбор необходимой редукции для получения на цифровых барабанах соответствующих показаний. Для проведения градуировки и поверки в конструкции счетного устройства предусмотрено устройство считывания импульсов, число которых на каждый оборот турбинки значительно больше оборотов первого барабана счетного устройства. Этим достигается повышение точности измерения объема газа, прошедшего через счетчик (при операциях поверки). Снаружи на корпусе установлен масляный насос с маслопроводами 13 для подачи смазки к подшипникам турбинки при периодическом эксплуатационном обслуживании. В масляный насос смазка заливается из емкости, прикладываемой в ЗИП. Подшипниковые опоры магнитной муфты и счетного редуктора смазываются на заводе-изготовителе и в дальнейшем при поверке и ремонтных работах.

На корпусе счетчика предусмотрена клемма (винт) 14 для крепления (провода) заземления, сечение которого должно быть не менее 1,5 мм². Счетное устройство — 8–разрядный роликовый механизм, низший разряд которого связан с последним зубчатым колесом редукторного механизма. Механизм редуктора и счетное устройство размещены в одном корпусе 15, снабженном смотровым окном под цифровые ролики. Корпус счетного устройства имеет возможность разворачиваться вокруг вертикальной оси для обеспечения удобства считывания показаний счетчика. После установления положения корпус фиксируется в этом положении винтом 16.

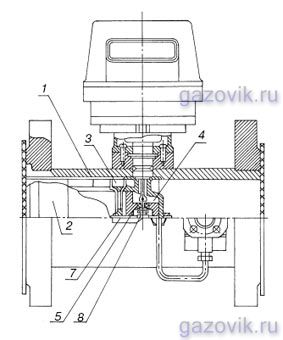

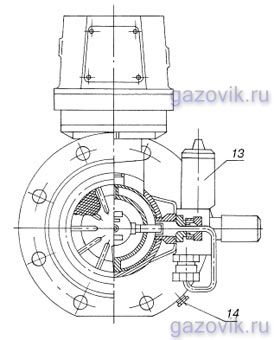

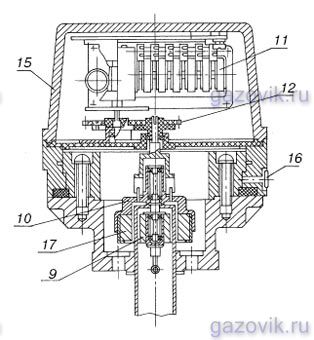

Схема турбинного счетчика газа СГ:
1 — корпус; 2 — струевыпрямитель; 3 — турбинка; 4 — узел преобразователя; 5 — шарикоподшипниковый узел; 7 — вал; 8 — зубчатое колесо; 9 — внутренняя полумуфта; 10 — корпус полумуфты; 11 — цифровой барабан; 12 — шестерня; 13 — масляный насос; 14 — клемма; 15 — крышка счетного устройства; 16 — винт; 17 — внешняя полумуфта
