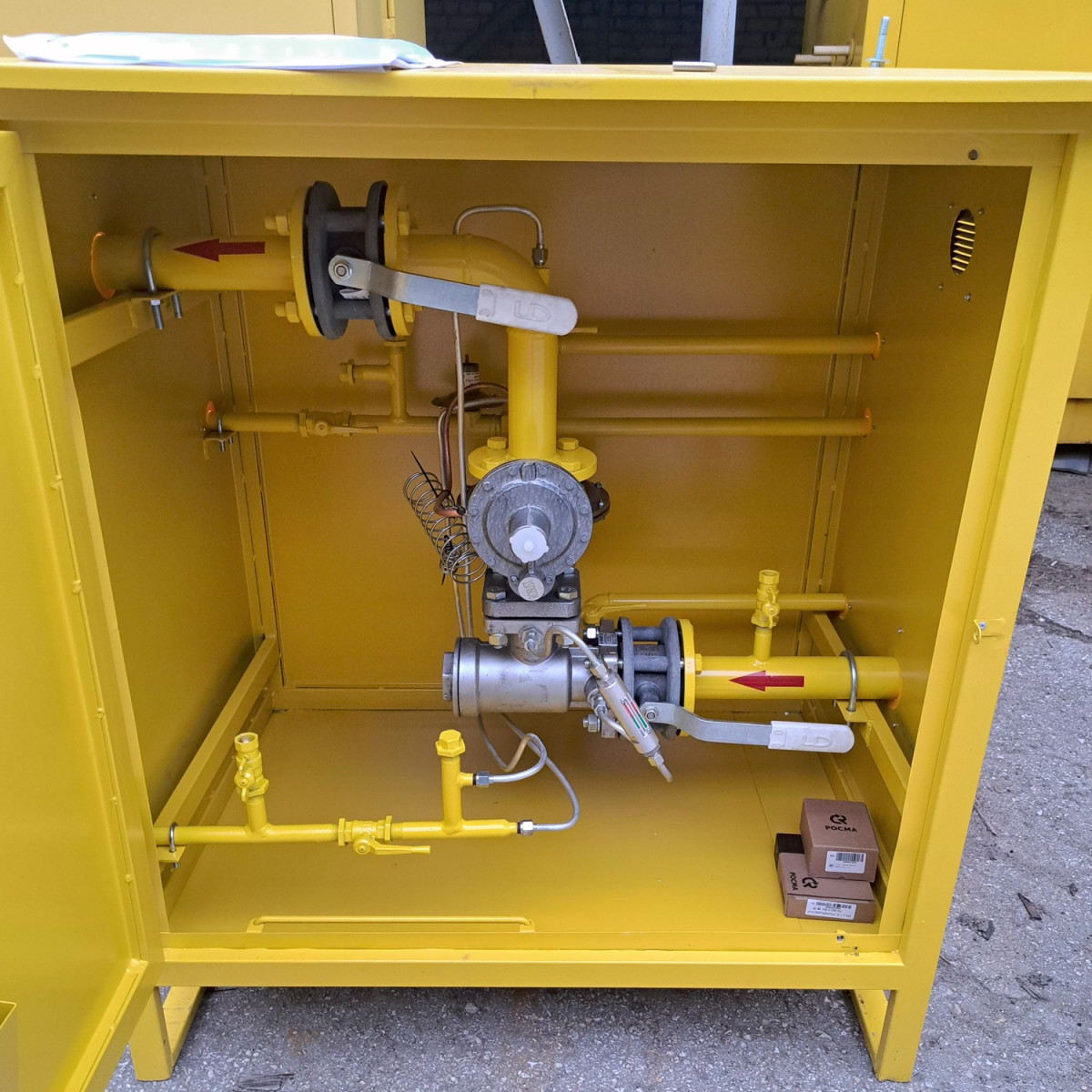

Газорегуляторный пункт шкафной ГРПШ-400-01

от 22 950 ₽

Газорегуляторный пункт ГРПШ-400-01 служит для понижения высокого и среднего давления газа на низкое с последующим поддержанием его на заданном уровне. ГРПШ Относится к ряду самых используемых в системах газоснабжения жилых домов и небольших микрорайонов.

Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Описание
Устройство и принцип работы

Технические характеристики ГРПШ-400-01

Регулятор давления газа	РДНК-400М
Регулируемая среда	природный газ по ГОСТ 5542-87
Давление газа на входе, Р_вх, МПа	0,6
Диапазон настройки выходного давления, Р_вых, кПа	2–5
Пропускная способность (для газа плотностью ρ=0,73 кг/м³), м³/ч	500
Наличие отопления	–
Масса, кг	90

Купить ГРПШ-400-01 в Хабаровске

Основная задача компании – обеспечить промышленные предприятия качественным оборудованием без посреднических наценок. ГРПШ-400-01 протестированы и рекомендованы к эксплуатации в непрерывных циклах. Мы берем на себя логистику и доставку в Хабаровск. Контроль движения груза осуществляется на всем пути следования.

Для получения точной стоимости оборудования свяжитесь с отделом продаж по телефону. Либо направьте спецификацию через форму обратной связи – наши сотрудники обработают запрос и подготовят расчет с учетом всех параметров. Компания работает с юридическими лицами, предусмотрены различные варианты оплаты.

Инженерная служба проводит бесплатные консультации по техническим характеристикам и условиям эксплуатации. Уточнить совместимость оборудования с уже имеющимися системами можно до момента выставления счета. Доставка в Хабаровск осуществляется только после тщательной проверки товара на складе. Такой подход позволяет поставлять оборудование, полностью готовое к вводу в эксплуатацию.

Газораспределительные пункты, регуляторные установки газа, а также блочные газорегуляторные пункты (далее — пункты) используются для снижения высокого или среднего уровня давления газа до необходимого значения. Их назначение включает автоматическое поддержание установленного выходного давления вне зависимости от колебаний расхода и входного давления. Кроме того, пункты обеспечивают автоматическое прекращение подачи газа в случае возникновения аварийных ситуаций, связанных с отклонением выходного давления от установленных пределов. Также в их функции входит фильтрация газа от механических частиц, согласно требованиям ГОСТ 5542-87.

В состав пункта входят:

узел фильтра;
линия редуцирования давления газа;

Принцип работы ГРПШ-400-01.

Газ по входному трубопроводу через входной кран 1, фильтр 2 поступает к регулятору давления газа 4, где происходит снижение давления газа до установленного значения и поддержание его на заданном уровне, и далее через выходной кран 9 поступает к потребителю.

При повышении выходного давления выше допустимого заданного значения открывается предохранительный сбросной клапан 5, в том числе встроенный в регулятор, и происходит сброс газа в атмосферу.

При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывает предохранительно-запорный клапан, встроенный в регулятор, перекрывая вход газа в регулятор. На входном газопроводе установлен манометр 3, предназначенный для замера входного давления и определения перепада давления на фильтрующей кассете. Максимально допустимое падение давления на кассете фильтра — 10 кПа.

В случае ремонта оборудования при закрытых входном и выходном кранах 1 и 9 газ поступает к потребителю по обводному газопроводу, байпасу. Регулирование давления газа производится двумя последовательно установленными кранами. Контроль давления производится по выходному манометру 14.

На входном газопроводе после входного крана 1, после регулятора давления газа 4 и на байпасе предусмотрены продувочные трубопроводы.

Газорегуляторные пункты шкафные ГРПШ-400, ГРПШ-400-01, ГРПШ-01-У1, ГРПШ-07-У1, ГРПШ-03М-У1, ГРПШ-03БМ-У1

Схема пневматическая функциональная:
1-запорная арматура; 2-фильтр; 3-входной манометр; 4-регулятор давления газа; 5-предохранительный сбросной клапан; 6-кран трехходовой; 7-регулятор давления газа (на отопление); 8-газогорелочное устройство; 9-запорная арматура; 10, 11, 12, 13-запорная арматура; 14-выходной манометр; 15-манометр

Габаритный чертеж газорегуляторного пункта шкафного (ГРПШ)*:
1-подвод импульса к регулятору; 2-выход КПС-Н(С); 3-вход КПС-Н(С); 4-продувочный патрубок; 5-Р_вх; 6-Р_вых

Габаритный чертеж газорегуляторной установки (ГРУ)*:
1-подвод импульса к регулятору; 2-выход КПС; 3-вход КПС; 4-продувочный патрубок; 5-Р_вх; 6-Р_вых

Габаритный чертеж пункта газорегуляторного блочного (ПГБ)*:
1-Р_вх; 2-выход клапана предохранительного сброса; 3-дымоход; 4-дефлектор; 5-легкосбрасываемая конструкция; 6-молниеотвод; 7-продувочный патрубок; 8-вход клапана предохранительного сброса; 9-Р_вых; 10-подвод импульса к регулятору

*Габаритные размеры изделий уточнять при заказе, в таблице указаны справочные данные.
