Пункты газорегуляторные блочные* ПГБ-03БМ-07-2ПУ1, ПГБ-03БМ-01-2ПУ1, ПГБ-03БМ-04М-2ПУ1, ПГБ-03БМ-04-2ПУ1

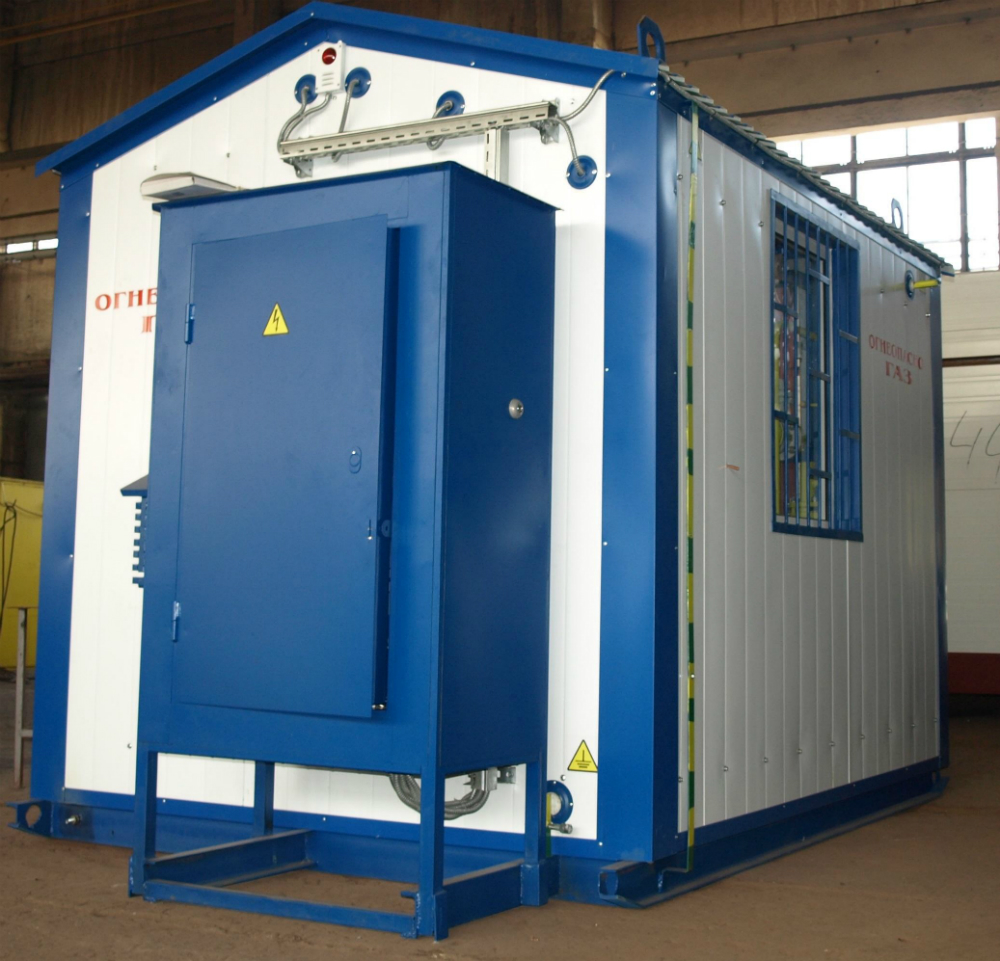

Газорегуляторные пункты ПГБ-03БМ-07-2ПУ1, ПГБ-03БМ-01-2ПУ1, ПГБ-03БМ-04М-2ПУ1, ПГБ-03БМ-04-2ПУ1 блочные предназначены для понижения высокого или среднего давления на требуемое, автоматического поддержания его на заданном значении. В состав устройства входят две основные линии редуцирования, две резервные и узлы фильтрации. Пункт пердставляет собой металлический утепленный бокс контейнерного типа, установленный на салазки.

Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Описание
Устройство и принцип работы

Предприятия-изготовители: ООО «Газ-Сервис», ООО «Завод ПГО «Газовик», ООО ЭПО «Сигнал», ООО ПКФ «Экс-Форма»

Технические характеристики

	03БМ-07- 2ПУ1	03БМ-01- 2ПУ1	03БМ-04М- 2ПУ1	03БМ-04- 2ПУ1
Регулятор давления газа	РДСК-50БМ	РДСК-50БМ	РДСК-50БМ	РДСК-50БМ
	РДНК-1000	РДНК-У	РДНК-400М	РДНК-400
Рабочая среда	природный газ по ГОСТ 5542-87
Давление газа на входе, МПа:	0,6	1,2	1,2	0,6
Р_вх., 1	0,6	1,2	1,2	0,6
Р_вх., 2	0,3	0,3	0,3	0,3
Диапазон настройки выходного	270–300	270–300	270–300	270–300
давления, кПа:
Рвых, 1
Рвых, 2	2–5	2–5	2–5	2–5
Пропускная способность (для	700	1100	1100	700
газа плотностью
р = 0,73 кг/м³), м³/ч:
1
2	300	220	250	145
Масса, кг**:	170	170	170	170
ГРПШ	170	170	170	170
ГРУ	110	110	110	110
ПГБ	2200	2200	2200	2200

Купить ПГБ-03БМ-07-2ПУ1, ПГБ-03БМ-01-2ПУ1, ПГБ-03БМ-04М-2ПУ1, ПГБ-03БМ-04-2ПУ1 в Хабаровске

Предлагаем к поставкам ПГБ-03БМ-07-2ПУ1, ПГБ-03БМ-01-2ПУ1, ПГБ-03БМ-04М-2ПУ1, ПГБ-03БМ-04-2ПУ1. Компания работает с проверенными производственными площадками, что позволяет гарантировать заводское качество и техническую безупречность продукции. Осуществляем доставку заказа в Хабаровск в согласованные сроки.

Вам необходимо рассчитать бюджет проекта? Специалисты компании подготовят детальную спецификацию и итоговую стоимость. Уточнить цену можно по телефону у менеджеров отдела продаж. Также доступен вариант быстрой связи через форму обратного запроса на сайте: вы отправляете заявку, и мы оперативно выходим на связь для уточнения деталей.

Для правильного выбора исполнения оборудования настоятельно рекомендуем проконсультироваться с нашими техническими экспертами. Это позволит избежать ошибок при интеграции устройства в техпроцесс. Мы сопровождаем клиента на всех этапах: от выставления счета до передачи товара транспортной компании.

Пункты газорегуляторные блочные* ПГБ-03БМ-07-2ПУ1, ПГБ-03БМ-01-2ПУ1, ПГБ-03БМ-04М-2ПУ1, ПГБ-03БМ-04-2ПУ1

Схема пневматическая функциональная:

1 — фильтр газовый; 2 — регулятор давления газа первой ступени; 3, 7, 8, 9, — кран шаровой; 4 — кран под манометр; 5 — выходной манометр; 6 — входной манометр; 10 — клапан предохранительный сбросной; 11 — счетчик газа; 12 — регулятор давления газа; 13 — газогорелочное устройство; 14 — регулятор давления газа второй ступени; 15 — кран шаровой (дисковый затвор) первой ступени; 16 — кран шаровой (дисковый затвор) второй ступени; 17 — индикатор перепада давления (ИПД)

Газорегуляторные пункты шкафные, установки газорегуляторные и пункты газорегуляторные блочные (в дальнейшем пункты) предназначены для редуцирования высокого или среднего давления на требуемое, автоматического поддержания заданного выходного давления независимо от измене- ния расхода и входного давления, автоматического отключения подачи газа при аварийном повышении или понижении выходного давления от допустимых заданных значений, очистки от механических примесей газа, поставляемого по ГОСТ 5542-87.

В состав пункта входят:

— узлы фильтрации;
— две основные линии редуцирования давления газа;
— две резервные линии редуцирования давления газа.

Принцип работы. Газ по входному трубопроводу через входной кран 8, фильтр 1 поступает к регулятору давления газа 2 первой ступени редуцирования, где происходит снижение давления газа до установленного значения и поддержание его на заданном уровне. От регулятора через первое выходное устройство 15 газ поступает на вторую ступень редуцирования, где происходит снижение давления газа до установленного значения, и через второе выходное запорное устройство 16 поступает к потребителю.

Контроль выходного давления производится выходными манометрами 5. В пункте предусмотрен выход после первой ступени редуцирования давления газа. Используя пункт в двухступенчатом режиме редуцирования, выходной патрубок первой ступени должен быть заглушен.

При повышении выходного давления выше допустимого заданного значения открывается сбросной клапан 10 и происходит сброс газа в атмосферу.

При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывает встроенный в регулятор предохранительный запорный клапан, перекрывая вход газа в регулятор. Для замера входного давления на входном газопроводе установлен манометр 6. Для пределения допустимого перепада давления на фильтрующей кассете используется индикатор перепада давления 17. Максимально допустимое падение давления на кассете фильтра — 10 кПа.

В случае ремонта оборудования газ поступает к потребителю через последовательные резервные линии редуцирования, идентичные основным по составу технологического оборудования.

На входном газопроводе после входных кранов 8 и регуляторов давления газа 2 и 14 предусмотрены продувочные трубопроводы.

Габаритный чертеж пункта редуцирования газа, исполнение в блоке (ПГБ):

1 — подвод импульса к регулятору; 2 — вход клапана предохранительного сбросного; 3 — Р_вых.2; 4 — Р_вх.; 5 — выход клапана предохранительного сбросного; 6 — дымоход; 7 — дефлектор; 8 — взрывобезопасный клапан; 9 — выход клапана предохранительного сбросного; 10 — мол- ниеотвод; 11 — Р_вых.1
