Пункты газорегуляторные блочные с узлом учета ПГБ-13-2Н(В)У1, ПГБ-15-2Н(В)У1, ПГБ-16-2Н(В)У1

Пункты газораспределительные блочные ПГБ-13-2Н(В)У1, ПГБ-15-2Н(В)У1, ПГБ-16-2Н(В)У1 производят редуцирование выского и среднего давления на требуемый уровень. При аварийной ситуции происходит отключение подачи газа т. к. давление резко меняется от заданной нормы. ПГБ-13-2Н(В)У1, ПГБ-15-2Н(В)У1, ПГБ-16-2Н(В)У1 предназначены также для очищения природного газа от механических примесей.
Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Технические характеристики

 13-2НУ113-2ВУ115-2НУ115-2ВУ116-2НУ116-2ВУ1
Регулятор давления газа РДГ-50Н РДГ-50В РДГ-80Н РДГ-80В РДГ-150Н РДГ-150В
Давление газа на входе, Рвх, МПа 1,2 1,2 1,2 1,2 1,2 1,2
Диапазон настройки давления газа на выходе, Рвых, кПа 1,5–60 60–600 1,5–60 60–600 60–600 60–600
Пропускная способность (для газа плотностью g = 0,73 кг/м³), м³/ч 6200 6200 13 000 13 000 25 600 25 600
Габаритные размеры, мм*:
длина, L 3000 3000 3500 3500 4200 4200
ширина, B 2400 2400 2400 2400 2400 2400
Масса, кг* 3800 3800 3800 3800 4200 4200

* Габаритные размеры и массу изделий уточнять при заказе, в таблице указаны справочные данные.

Пункт работает следующим образом.

Газ по входному трубопроводу через входной кран 1 и фильтр 2 поступает на счетчик газа 8, а затем к регулятору давления газа 6, регулятор снижает давление газа до установленного значения и поддерживает его на заданном уровне. После редуцирования газ через выходной кран 13 поступает потребителю.

При повышении выходного давления выше допустимого заданного значения открывается сбросной клапан 11 и происходит сброс газа в атмосферу.

При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывает предохранительно-запорный клапан, перекрывая подачу газа.

На фильтре 2 установлен манометр 4 для определения перепада давления на фильтрующей кассете. Максимально допустимое падение давления на кассете фильтра — 5 кПа.

В случае ремонта оборудования при закрытых входном 1 и выходном 13 кранах газ поступает к потребителю по резервной линии редуцирования. Контроль давления производится по выходному манометру 5.

Учет расхода количества газа производится счетчиком газа турбинным или ротационным с электронным корректором.

На входном газопроводе после входного крана 1, после регулятора давления газа 6 и на резервной линии редуцирования предусмотрены продувочные трубопроводы.

В пункте предусмотрена возможность настройки ПСК и регулятора в «тупике».

Схема пневматическая функциональная

Схема пневматическая функциональная:
1, 3, 7, 12, 13 — краны шаровые; 2 — фильтр типа ФГ; 4 — манометр входной МТ; 5 — выходной манометр (не комплектуется); 6 — регулятор давления газа; 8 — счетчик газовый; 9 — регулятор (на отопление); 10 — аппарат отопительный; 11 — клапан предохранительный сбросной

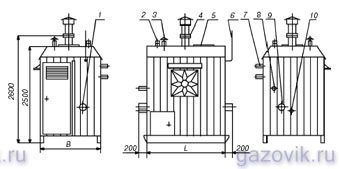

Габаритный чертеж газорегуляторных пунктов шкафных ПГБ

Габаритный чертеж пункта газорегуляторного блочного (ПГБ)*:
1 — Рвх; 2 — выход клапана предохранительного сбросного; 3 — дымоход; 4 — дефлектор; 5 — легкосбрасываемая конструкция; 6 — молниеотвод; 7 — продувочный патрубок; 8 — вход клапана предохранительного сбросного; 9 — Рвых; 10 — подвод импульса к регулятору


* Габаритные размеры изделий уточнять при заказе, на чертежах указаны справочные данные.
