Пункты редуцирования газа с узлом учета «Газовичок - 30000» с основной и резервной линиями редуцирования

Пункты редуцирования газа «Газовичок» могут исполняться в шкафу, на раме и в блоке. Предназначены для снижения высокого давления и поддержания его на заданном уровне, независимо от изменения расхода газа и входного давления. Пункты имеют основную и резервную линию редуцирования.

Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Описание
Устройство и принцип работы

Предприятие-изготовитель:ООО «Завод ПГО «Газовик»

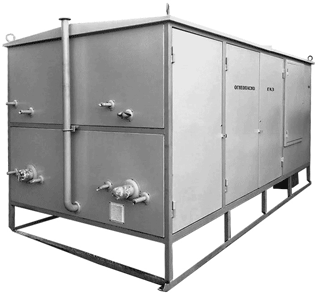

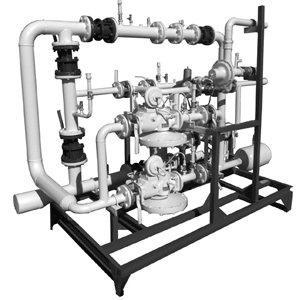

исполнение в шкафу	исполнение на раме

Условное обозначение

Прим. "Газовичок - А0000 - 30000"
где А0000 - регистрационный индивидуальный код изделия (РИК*);
30000 - наибольшая пропускная способность регуляторов давления из перечня применяемых в даннном типоряду.

Типоряды пунктов редуцирования газа «Газовичок»

	30000	80000**	210000**
Применяемые регуляторы давления газа	GasTeh 135BV DN100 (или аналог) РДГ-150	РДБК-200 РДП-200 РДО-200 GasTeh 135BV DN150 (или аналог) GasTeh 139BV DN150 (или аналог) Pietro Fiorentini Reval DN100 (или аналог)	GasTeh 139BV DN200 Pietro Fiorentini Reval DN200 или аналоги

Купить Газовичок - 30000 в Хабаровске

Компания специализируется на обеспечении промышленных объектов оборудованием высокого качества. Газовичок - 30000 поставляется напрямую от производителей, что исключает появление посреднических наценок и сомнительных модификаций. Доставка в Хабаровск организуется с привлечением надежных транспортных компаний либо собственным автопарком, если габариты груза позволяют.

Узнать актуальную стоимость оборудования можно у менеджеров. Звонок по телефону позволяет оперативно получить информацию о наличии на складе и сроках поставки под заказ. Альтернативный способ связи – форма обратной связи на сайте. После отправки заявки специалист свяжется для уточнения условий и подготовки счета.

Инженеры компании проводят консультации по техническим вопросам. Можно выяснить совместимость оборудования с вашими действующими мощностями, уточнить условия обкатки и пусконаладки. Доставка в Хабаровск осуществляется строго по графику, согласованному с заказчиком. Контроль перемещения груза доступен на всем протяжении маршрута.

Схема пневматическая функциональная «Голубой поток - 30000»

Схема пневматическая функциональная «Газовичок - 30000»:

1, 18 — кран шаровой (дисковый затвор); 2 — фильтр газовый с ИПД; 3, 4 — кран шаровой; 5 — регулятор давления газа; 6 — клапан предохранительный сбросной; 7 — входной манометр; 8 — газогорелочное устройство; 9 — выходной манометр; 10 — счетчик газа; 11 — кран под манометр; 12 — регулятор давления газа для отопления; 13 — измерительный трубопровод; 14 — дифманометр; 16 — поворотная заглушка; 17 — счетчик газа

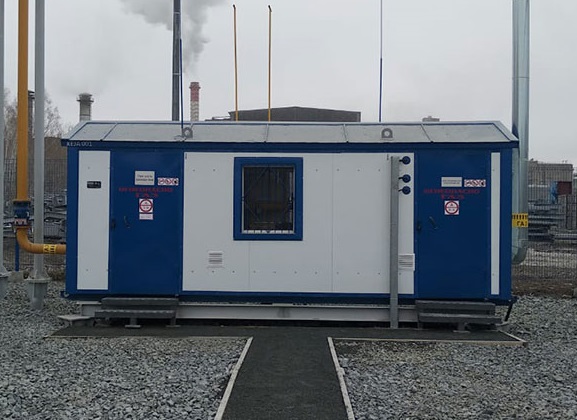

Пункты редуцирования газа исполнение в блоке (в дальнейшем ПГБ) «Голубой поток» предназначены для снижения высокого или среднего давления до требуемого, для автоматического поддержания заданного выходного давления независимо от изменения расхода и входного давления, автоматического отключения подачи газа при аварийном повышении или понижении выходного давления от допустимых заданных значений, очистки от механических примесей газа, а также для технологического или коммерческого учета газа, поставляемого по ГОСТ 5542-87.

В состав пункта входят:

— узел фильтрации;
— узел учета;
— основная линия редуцирования давления газа;
— резервная линия редуцирования давления газа,объединяемые в одном или нескольких технологических блок-модулях.
— после входных дисковых затворов и перед выходными затворами основной и резервной линий фильтрации;
— после входных дисковых затворов и перед выходными затворами основной и резервной линий редуцирования.

В ПГБ к выходной линии, на расстоянии не менее 5 ДУ от перехода, подключены предохранительный сбросной клапан и импульсный трубопровод.

Принцип работы: газ по входному трубопроводу через входное запорное устройство 1 и фильтр 2 основной линии поступает на счетчик газа 10 (в том числе с электронным корректором) и далее — к регулятору давления газа 5, где происходит снижение давления газа до установленного значения и поддержание его на заданном уровне, и через выходное запорное устройство 18 — к потребителю.

Контроль давления на выходе пунктов производится выходным манометром 9.

При повышении выходного давления выше допустимого заданного значения открывается сбросной клапан 6 и происходит сброс газа в атмосферу.

При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывает предохранительный запорный клапан, либо встроенный в регулятор, либо расположенный отдельно на линии редуцирования, перекрывая вход газа в регулятор.

На входном газопроводе установлен манометр 7, предназначенный для замера давления на входе в ПГБ. Для определения перепада давления на фильтрующей кассете предусмотрен дифференциальный манометр 14. В случае ремонта оборудования газ поступает к потребителю по резервнымлиниям фильтрации и редуцирования, идентичным основным по составу технологического оборудования.

На основной и резервной линиях редуцирования установлены поворот- ные заглушки 16:

Линия газового обогрева ПГБ состоит из крана на входе в линию 3, регулятора давления газа 12, клапана термозапорного 20 (рис. 10.8), клапана предохранительного электромагнитного 21, счетчика газа 17, газовых конвекторов 8.

Габаритный чертеж пункта редуцирования газа, исполнение в шкафу (ПРГШ):

1 — Р_вх.; 2 — Р_вых.; 3 — продувочный патрубок; 4 — дымоход; 5 — подвод импульса к регулятору;6 — вход ПСК; 7 — выход ПСК; 8 — обогреватель газовый

Габаритный чертеж пункта редуцирования газа, исполнение на раме (ГРУ):

1 — Р_вх. ; 2 — Р_вых.; 3 — продувочный патрубок; 4 — подвод импульса к регулятору; 5 — вход ПСК;6 — выход ПСК

Наименование регулятора	ПРГШ, ГРУ*				Д_у, вход/ выход	Р_вх, МПа	Р_вых, Мпа	Мах, расход, м³/ч	Масса ПГРШ/ГРУ, кг
	А, мм	B, мм	C, мм	D/D₁, мм
РДГ–150 135BV DN100 135BV DN150 139BV DN150 139BV DN200 РДБК-200 РДП-200 Reval DN100 Reval DN150 Reval DN200 Reval DN250	4300 4200	1600 1600	2500 2500	900/1900 900/1900	150/250 100/250 150/350 150/350 200/500 200/350 200/350 100/350 150/400 200/500 250/600	1,2 1,2(2,5) 1,2(2,5) 2,5 2,5 1,2 1,2 2,5 1,2(2,0) 1,2(2,0) 1,2(2,0)	0,0015–0,6 0,002–0,8 0,002–0,8 0,002–1,2 0,002–1,2 0,001–0,6 0,0015–0,6 0,002–1,2 0,001–1,2 0,001–1,2 0,001–1,2	27000 31000 70000 73000 140000 60000 80000 46500 96500 150000 210000	4100 3900 ≤6000 ≤6000 ≤6000 ≤6000 ≤6000 ≤6000 ≤7000 ≤7000 ≤7000
	по проекту по проекту по проекту по проекту по проекту по проекту по проекту по проекту по проекту

Габаритный чертеж пункта редуцирования газа исполнение в блоке (ПГБ) «Газовичок - 30000»:

1 — рабочий отсек; 2 — светильник; 3 — газовый конвектор; 4 — ввод электрокабеля; 5 — дефлектор; 6 — молниеотвод; 7 — Р_вх. ; 8 — Р_вых.; 9 — продувочный патрубок;10 — выход ПСК; 11 — электрощит; 12 — вход ПСК; 13 — подвод импульса; 14 — выключатель

Наименование регулятора	ПГБ*				Д_у, вход/ выход	Р_вх, МПа	Р_вых, Мпа	Мах, расход, м³/ч	Масса, кг
Наименование регулятора	А, мм	B, мм	C, мм	D/D₁, мм	Д_у, вход/ выход	Р_вх, МПа	Р_вых, Мпа	Мах, расход, м³/ч	Масса, кг
РДГ–150	9000	2700	2600	900/2200	150/250	1,2	0,0015–0,6	27000	8000
135BV DN100	9000	2700	2600	900/2200	100/250	1,2(2,5)	0,002–0,8	31000	8000
135BV DN150	12000	2x3000	3100	900/2200	150/350	1,2(2,5)	0,002–0,8	70000	11000
139BV DN150	12000	2x3000	3100	900/2200	150/350-	2,5	0,002–1,2	73000	11000
139BV DN200	12000	2x3000	3100	900/2200	200/500	2,5	0,002–1,2	140000	13000
РДБК-200	12000	2x3000	3100	900/2200	200/350	1,2	0,001–0,6	60000	12000
РДП-200	12000	2x3000	3100	900/2200	200/350	1,2	0,0015–0,6	80000	12000
Reval DN100	12000	2x3000	3100	900/2200	100/350	2,5	0,002–1,2	46500	9000
Reval DN150	12000	2x3000	3100	900/2200	150/400	1,2(2,0)	0,001–1,2	96500	11500
Reval DN200	12000	2x3000	3100	900/2200	200/500	1,2(2,0)	0,001–1,2	150000	14000
Reval DN250	12000	2x3000	3100	900/2200	250/600	1,2(2,0)	0,001–1,2	210000	16000
